Wrth i gerbydau trydan barhau i raddfa fyd-eang, mae perfformiad a diogelwch systemau batri wedi dod yn brif flaenoriaeth i weithgynhyrchwyr. Un o'r cydrannau mwyaf hanfodol y tu mewn i becyn batri EV yw'r bar bws, sy'n cysylltu celloedd batri a modiwlau i sicrhau trosglwyddiad cerrynt effeithlon.
Yn y broses hon, mae ansawdd weldio yn effeithio'n uniongyrchol ar wrthwynebiad trydanol, cynhyrchu gwres, a dibynadwyedd hirdymor. Gall dulliau weldio traddodiadol gyflwyno spatter, anffurfiad, neu gymalau anghyson wrth weithio gyda deunyddiau copr neu alwminiwm tenau. O ganlyniad, mae llawer o weithgynhyrchwyr yn troi atweldio trylediadfel ateb uno mwy sefydlog a manwl gywir.
Mae'r erthygl hon yn esbonio sut mae weldio trylediad yn gweithio ar gyfer bariau bysiau batri EV, pa baramedrau sy'n effeithio ar ansawdd weldio, a sut i ddewis math addaspeiriant weldio trylediadar gyfer cynhyrchu.
Beth yw Weldio Trylediad ar gyfer Bariau Bysiau Batri EV?
Egwyddor Sylfaenol Weldio Trylediad
Mae weldio tryledu aproses weldio cyflwr solet. Yn lle toddi metelau, mae'n ymuno â deunyddiau trwy gymhwysogwres, pwysau, ac amserfel bod atomau'n tryledu ar draws y rhyngwyneb ac yn ffurfio bond metelegol.
Yn ystod y broses:
- Mae'r deunyddiau'n cael eu clampio o dan bwysau rheoledig.
- Mae'r ardal weldio yn cael ei gynhesu i dymheredd penodol (fel arfer yn is na'r pwynt toddi).
- Mae trylediad atomig yn digwydd ar draws yr arwyneb cyswllt.
- Mae uniad cryf yn ffurfio heb ddeunyddiau toddi neu lenwi.
Mae'r dull hwn yn arbennig o addas ar gyferbariau bysiau copr, bariau bysiau alwminiwm, a chysylltwyr hyblyg wedi'u lamineiddio, lle mae dargludedd trydanol a chyfanrwydd adeileddol yn hollbwysig.
Pam mae Bariau Bysiau Batri EV yn Angen Weldio Tryledu
Mae bariau bysiau batri fel arfer yn gofyn am:
- Gwrthiant trydanol isel
- Cryfder mecanyddol uchel
- Anffurfiad thermol lleiaf posibl
- Ansawdd cyson ar y cyd
Mae weldio tryledu yn bodloni'r gofynion hyn oherwydd ei fod yn cynhyrchu abond unffurf ar draws yr arwyneb cyswllt cyfan, yn hytrach na dibynnu ar bwyntiau ymasiad lleol.
Ar gyfer gweithgynhyrchwyr EV sy'n anelu at leihau colli pŵer a gwella dibynadwyedd batri, mae weldio trylediad yn cynnig mantais amlwg.
Manteision Allweddol Weldio Trylediad ar gyfer Bariau Bysiau Batri
Ymwrthedd Cyswllt Is
Mae ymwrthedd trydanol ar bwyntiau cysylltu yn effeithio'n uniongyrchol ar effeithlonrwydd batri a chynhyrchu gwres. Mae weldio tryledu yn creu abond metelegol wyneb llawn, sy'n lleihau'n sylweddol ymwrthedd cyswllt o'i gymharu â chau mecanyddol neu weldio sbot.
Mae ymwrthedd is yn golygu:
- Llai o golli ynni
- Llai o groniad gwres
- Gwell perfformiad batri
Anffurfiannau Lleiaf o Ddeunyddiau Tenau
Mae bariau bysiau a ddefnyddir mewn pecynnau batri EV yn aml yn cael eu gwneud odalennau copr neu alwminiwm tenau. Gall dulliau weldio ymasiad traddodiadol achosi ystumio neu losgi-trwodd.
Oherwydd bod weldio trylediad yn gweithredu o dan y pwynt toddi, mae'n lleihau'n fawr:
- Afluniad deunydd
- Difrod arwyneb
- Diffygion strwythurol mewnol
Mae hyn yn ei gwneud yn arbennig o addas ar gyferbarrau bysiau amlhaenog wedi'u lamineiddio.
Dim Spatter Weldio na Deunyddiau Llenwi
Yn wahanol i lawer o brosesau weldio ymasiad, nid oes angen metelau llenwi ar gyfer weldio trylediad nac yn cynhyrchu gwasgariad weldio.
Mae hyn yn cynnig nifer o fanteision:
- Amgylcheddau cynhyrchu glanach
- Llai o-brosesu post
- Cysondeb cynnyrch uwch
Ar gyfer gweithgynhyrchu batris EV cyfaint uchel, mae hyn yn gwella cynhyrchiant a rheolaeth ansawdd.
Paramedrau Allweddol Sy'n Effeithio ar Ansawdd Weldio Trylediad Busbar
Er bod weldio trylediad yn broses sefydlog, rhaid rheoli sawl paramedr yn ofalus i sicrhau'r canlyniadau gorau posibl.
Tymheredd Weldio
Mae tymheredd yn pennu pa mor gyflym y mae atomau'n tryledu ar draws y rhyngwyneb.
Mae tymereddau weldio trylediad nodweddiadol yn amrywio rhwng:
- 50%–80% o'r pwynt toddi metel sylfaen
Os yw'r tymheredd yn rhy isel, ni fydd trylediad atomig yn ddigonol. Os yw'n rhy uchel, gall y deunydd feddalu neu ddadffurfio.
Pwysau Weldio
Mae pwysau yn sicrhau cyswllt agos rhwng y deunyddiau ac yn helpu i ddileu bylchau arwyneb microsgopig.
Mewn cymwysiadau weldio bar bws, rhaid rheoli pwysau yn ofalus er mwyn osgoi:
- Bondio anghyflawn
- Anffurfiad gormodol o haenau copr tenau
Mae systemau gwasgedd a reolir gan servo yn cael eu defnyddio'n gyffredin mewn peiriannau weldio trylediad modern i gyflawni rheolaeth fanwl gywir.
Amser Weldio
Mae'r broses tryledu yn gofyn am gyfnod penodol o amser i ffurfio bond metelegol cyflawn.
Mae amseroedd weldio hirach yn gyffredinol yn gwella ansawdd bondio, ond maent hefyd yn effeithio ar effeithlonrwydd cynhyrchu. Mae gweithgynhyrchwyr fel arfer yn gwneud y gorau o amser weldio yn seiliedig ar drwch deunydd a gofynion cyflymder cynhyrchu.
Weldio Tryledu yn erbyn Dulliau Weldio Eraill ar gyfer Bariau Bysiau
Mae llawer o weithgynhyrchwyr cerbydau trydan yn cymharu weldio tryledu â thechnolegau ymuno eraill cyn buddsoddi mewn offer.
| Dull Weldio | Manteision | Cyfyngiadau |
|---|---|---|
| Weldio Trylediad | Gwrthwynebiad isel, bondio unffurf, dim toddi | Cost offer uwch |
| Weldio Sbot | Cyflym a ddefnyddir yn eang | Ardal gyswllt gyfyngedig |
| Weldio Laser | Cywirdeb uchel ac awtomeiddio | Risg o ystumio thermol |
| Weldio Ultrasonic | Da ar gyfer deunyddiau tenau | Amrediad trwch cyfyngedig |
Canysbarrau bysiau copr amlhaenog neu gysylltwyr hyblyg, weldio trylediad yn aml sy'n darparu'r perfformiad mwyaf sefydlog yn y tymor hir.

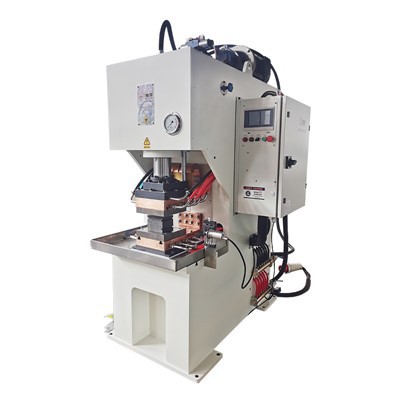

Sut i Ddewis y Peiriant Weldio Tryledu Cywir
Wrth ddewis peiriant weldio trylediad ar gyfer cynhyrchu bar bws batri EV, dylai gweithgynhyrchwyr werthuso sawl ffactor.
Cywirdeb Rheoli Pwysau
Mae rheolaeth pwysau manwl gywir yn sicrhau bondio unffurf ar draws yr ardal weldio gyfan. Mae systemau modern yn aml yn defnyddioservo hydrolig neu servo modur rheolii gynnal pwysau weldio sefydlog.
Sefydlogrwydd Tymheredd
Dylai peiriant weldio trylediad o ansawdd uchel ddarparu dosbarthiad tymheredd cyson ar draws yr arwyneb weldio. Gall gwresogi anwastad arwain at fondio rhannol neu gymalau gwan.
Effeithlonrwydd Cynhyrchu
Ar gyfer -gynhyrchu batri EV ar raddfa fawr, mae amser beicio yn bwysig. Dylai offer gefnogi:
- Gwresogi ac oeri cyflym
- Rheoli pwysau awtomataidd
- Gweithrediad aml-gylchred sefydlog
Mae'r nodweddion hyn yn helpu i gynnal cynhyrchiant a chysondeb weldio.
Y gallu i addasu i Strwythurau Busbar
Mae gweithgynhyrchwyr batri yn aml yn defnyddio gwahanol ddyluniadau bar bws, megis:
- Bariau bysiau hyblyg wedi'u lamineiddio
- Cysylltwyr cyfansawdd alwminiwm copr
- Dalennau copr aml-haen
Dylai peiriant addas ganiatáupwysedd addasadwy, tymheredd, a ffurfweddau offerar gyfer gwahanol strwythurau.
Casgliad
Wrth i dechnoleg batri EV barhau i esblygu, mae dibynadwyedd cysylltiadau trydanol y tu mewn i becynnau batri yn dod yn fwyfwy pwysig. Mae weldio tryledu yn darparu datrysiad sefydlog iawn ar gyfer ymuno â barrau bysiau copr ac alwminiwm heb doddi'r deunyddiau.
Trwy gynhyrchu-gwrthiant isel,-cryfder uchel, ac anffurfiad-uniadau rhydd, mae weldio trylediad yn helpu gweithgynhyrchwyr i wella effeithlonrwydd batri, diogelwch, a gwydnwch hirdymor.
Ar gyfer cwmnïau sy'n gwerthuso apeiriant weldio trylediad, mae deall paramedrau weldio, gofynion cynhyrchu, a galluoedd offer yn hanfodol. Gall y system gywir wella effeithlonrwydd gweithgynhyrchu ac ansawdd y cynnyrch yn sylweddol wrth gynhyrchu batri EV.
