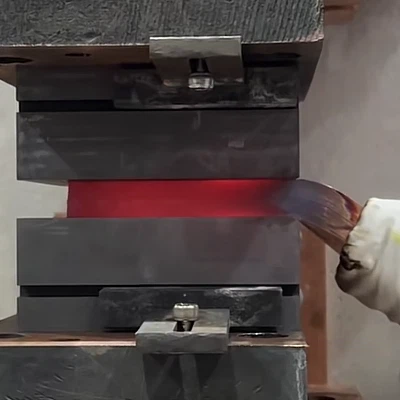

Mewn cymwysiadau fel systemau storio ynni newydd, cysylltiadau bar bws pŵer, a gweithgynhyrchu dargludyddion hyblyg,peiriannau weldio trylediad polymerwedi dod yn offer hanfodol ar gyfer cyflawni cymalau metel hynod ddibynadwy. Yn wahanol i weldio ymasiad traddodiadol, sy'n dibynnu ar doddi'r deunydd sylfaen, mae weldio trylediad yn broses uno cyflwr solet lle mae tymheredd a gwasgedd yn gweithio gyda'i gilydd i hyrwyddo trylediad atomig ar draws y rhyngwyneb, gan ffurfio bond metelegol sefydlog.
O dan amodau sydd wedi'u optimeiddio'n gywir, gall cymalau wedi'u weldio tryledu gyflawni 80% i 100% o gryfder y deunydd sylfaen fel arfer, ac mewn rhai cymwysiadau aloi copr a chopr, gall cryfder cymalau agosáu at gryfder y rhiant-ddeunydd ei hun.
Fodd bynnag, mewn amgylcheddau cynhyrchu go iawn, mae rhai gweithgynhyrchwyr yn dal i ddod ar draws cryfder annigonol ar y cyd ar ôl mabwysiadu technoleg weldio tryledu. Mae symptomau cyffredin yn cynnwys dadlaminiad rhyngwyneb yn ystod profion tynnol, cracio cymalau lleol, neu amrywiad cryfder sylweddol yn ystod swp-gynhyrchu. Mae'r materion hyn nid yn unig yn lleihau cynnyrch cynhyrchu ond gallant hefyd greu risgiau dibynadwyedd hirdymor. Mewn-cymwysiadau cyfredol uchel megis systemau storio ynni, gall diffyg dibynadwyedd cymalau arwain yn y pen draw at orboethi, diraddio perfformiad, neu fethiannau diogelwch.
O brofiad peirianneg ymarferol, anaml y caiff cryfder weldio trylediad annigonol ei achosi gan un ffactor. Yn amlach, mae'n deillio o gyfuniad o wyriadau bach ar draws sawl cam o'r broses. Er enghraifft, gall paramedrau ychydig yn annigonol, paratoi arwyneb anghyflawn, a rheolaeth pwysau ansefydlog gyda'i gilydd atal bondio trylediad priodol. Felly, mae sefydlu fframwaith datrys problemau systematig yn hanfodol, nid yn unig ar gyfer nodi achosion sylfaenol yn gyflym ond hefyd ar gyfer gwella optimeiddio prosesau a phenderfyniadau dewis offer.
Mae'r erthygl hon yn dadansoddi achosion craidd cryfder weldio trylediad annigonol ac yn cyflwyno strategaethau optimeiddio ymarferol yn seiliedig ar brofiad cynhyrchu byd go iawn.
Dadansoddiad o Wraidd y Broblem: Pum Ffactor Allweddol sy'n Arwain at Gryfder Weldio Annigonol
Mewn weldio trylediad, mae cryfder ar y cyd yn dibynnu'n sylfaenol ar faint o drylediad atomig a sefydlogrwydd yr haen tryledu a ffurfiwyd yn y rhyngwyneb. Pan fydd tymheredd, pwysau, amser, ac amodau arwyneb yn cydweddu'n iawn, mae'r ddau ddeunydd yn ffurfio strwythur grisial parhaus yn raddol, gan alluogi priodweddau mecanyddol sy'n agos at rai'r deunydd sylfaen. Fodd bynnag, os bydd unrhyw un o'r ffactorau hanfodol hyn yn disgyn y tu allan i'r ystod optimaidd, mae'r broses ymlediad yn dod yn anghyflawn, gan arwain at lai o gryfder neu gymalau annibynadwy.
Yn ymarferol, dylai datrys problemau ddilyn ymagwedd strwythuredig, gan archwilio'r pum ffactor allweddol canlynol yn hytrach nag addasu paramedrau'n ddall.
1. Paru Paramedr Weldio Amhriodol: Yr Achos Mwyaf Uniongyrchol o Leihau Cryfder
Ymhlith yr holl ffactorau sy'n dylanwadu, paramedrau weldio anghywir yw'r achos mwyaf cyffredin o gryfder weldio trylediad annigonol. Mae effeithiolrwydd weldio trylediad yn dibynnu ar symudedd atomig, sy'n cynyddu'n sylweddol gyda thymheredd. Pan fydd y tymheredd yn cyrraedd tua 0.5 i 0.8 o dymheredd toddi y deunydd (mewn tymheredd absoliwt), mae trylediad atomig yn dod yn ddigon gweithredol i ffurfio bond metelegol o dan bwysau cymhwysol.
Os yw'r tymheredd yn rhy isel, mae'r gyfradd tryledu yn gostwng yn sylweddol. Hyd yn oed gydag amser dal estynedig, gall yr haen tryledu aros yn rhy denau, gan arwain at ryngwyneb amlwg a thueddiad i fethiant ar hyd yr awyren bondio yn ystod profion tynnol. I'r gwrthwyneb, os yw'r tymheredd yn rhy uchel, mae trylediad yn cyflymu'n ormodol, gan hyrwyddo ffurfio cyfansoddion rhyngfetelaidd brau. Mae'r mater hwn yn arbennig o gyffredin mewn cyfuniadau o ddeunyddiau sy'n seiliedig ar gopr-alwminiwm neu nicel, lle mae cyfnodau brau yn lleihau hydwythedd ac yn cynyddu'r tebygolrwydd o dorri asgwrn dan lwyth.
Mae pwysau yn chwarae rhan yr un mor hanfodol. Mae gwasgedd priodol yn achosi anffurfiad micro-plastig ar yr arwynebau cyswllt, yn gwastatáu allbwysedd microsgopig a chynyddu'r ardal gyswllt go iawn. Os nad yw'r pwysedd yn ddigonol, mae bylchau microsgopig yn parhau rhwng arwynebau, gan atal trylediad parhaus. Fodd bynnag, gall pwysau gormodol achosi anffurfiad lleol neu ddifrod i'r wyneb, gan effeithio'n negyddol ar gryfder cyffredinol y cymalau.

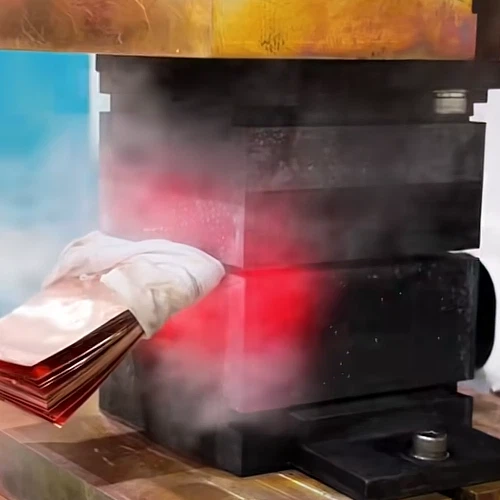

Mewn cymwysiadau ymarferol, mae'r ystodau paramedr a argymhellir yn amrywio yn ôl y math o ddeunydd. Er enghraifft, mae weldio trylediad bar bws copr fel arfer yn gofyn am dymheredd rhwng 500 gradd a 750 gradd a phwysau yn yr ystod o 5-20 MPa. Mae weldio annhebyg copr-alwminiwm yn aml yn gofyn am bwysau ychydig yn uwch ac amser dal wedi'i optimeiddio'n ofalus i sicrhau ffurfiant rhyngwyneb sefydlog.
Felly, pan welir cryfder annigonol, mae'n hanfodol ail-werthuso a yw'r paramedrau presennol yn cyd-fynd yn wirioneddol â'r gofynion deunydd a strwythurol, yn hytrach na dibynnu ar osodiadau a ddefnyddiwyd yn flaenorol yn unig.
2. Paratoi Arwyneb Annigonol: Ffactor Sylfaenol Sy'n Effeithio ar Ffurfio Bondiau
Mae cyflwr wyneb yn chwarae rhan sylfaenol mewn perfformiad weldio trylediad. Gan fod bondio trylediad yn gofyn am gyswllt agos rhwng arwynebau ar y lefel ficrosgopig, gall halogion fel haenau ocsid, gweddillion olew, a gronynnau mân weithredu fel rhwystrau ffisegol, gan atal trylediad atomig ar draws y rhyngwyneb.
Os oes haenen ocsid drwchus yn bresennol, gall trylediad ddigwydd mewn ardaloedd anghysbell yn unig tra bod rhanbarthau eraill yn parhau i fod heb fondio. Yn ymarferol, mae hyn yn aml yn arwain at fondio rhannol ar draws y cymal, lle mae rhai adrannau'n ymddangos yn gryf tra bod eraill yn methu'n gynamserol. Yn ystod profion tynnol, mae diffygion o'r fath fel arfer yn arwain at batrymau torri asgwrn afreolaidd yn hytrach na methiant unffurf.
Mae garwedd wyneb yn baramedr pwysig arall. Mae arwynebau rhy arw yn creu bylchau microsgopig mawr sydd angen pwysau uwch i'w cau, tra gall arwynebau rhy llyfn leihau nifer y pwyntiau cyswllt effeithiol. Argymhellir ystod garwedd arwyneb o Ra 0.8 i 1.6 μm yn gyffredin, gan ei fod yn cydbwyso ardal gyswllt ac ymddygiad dadffurfiad.
Mae llif gwaith paratoi arwyneb safonol fel arfer yn cynnwys glanhau mecanyddol, diseimio cemegol, a sychu dan reolaeth. Mae sgleinio mecanyddol yn dileu haenau ocsid, mae glanhau cemegol yn dileu halogiad olew, ac mae sychu yn atal lleithder rhag ymyrryd â bondio. Mewn amgylcheddau cynhyrchu cyfaint uchel, gall oedi rhwng glanhau a weldio ganiatáu i haenau ocsid newydd ffurfio, gan ei gwneud hi'n hanfodol rheoli'r egwyl rhwng y camau hyn.
Mae profiad maes yn dangos y gellir olrhain tua 30% i 40% o fethiannau sy'n gysylltiedig â chryfder yn ôl i baratoad arwyneb annigonol, gan amlygu ei bwysigrwydd er gwaethaf ei symlrwydd ymddangosiadol.
3. Ansefydlogrwydd Offer: Cyfrannwr Mawr at Amrywioldeb Cryfder
Mewn llawer o amgylcheddau cynhyrchu, mae amrywiadau mawr mewn cryfder weldio yn aml yn cael eu priodoli i osodiadau paramedr, ond ansefydlogrwydd offer yn aml yw'r achos sylfaenol. Rhaid i beiriannau weldio tryledu gynnal systemau rheoli tymheredd a phwysau sefydlog iawn. Hyd yn oed pan fydd paramedrau wedi'u rhaglennu'n gywir, gall gwyriadau wrth weithredu effeithio'n sylweddol ar ansawdd bondio.
Er enghraifft, os yw'r tymheredd wedi'i raglennu yn 600 gradd ond bod y parth gwresogi gwirioneddol yn cyrraedd 580 gradd yn unig oherwydd gwallau graddnodi, efallai na fydd cyfraddau trylediad yn annigonol. Gall y gwahaniaeth hwn ymddangos yn fân o ran rhif ond gall effeithio'n sylweddol ar fondio metelegol, yn enwedig wrth weldio cydrannau copr trwchus lle mae dosbarthiad gwres yn dod yn fwy cymhleth.
Yn yr un modd, gall amrywiadau pwysau newid amodau cyswllt y rhyngwyneb. Mae pwysau anghyson yn arwain at drwch haen trylediad anwastad, gan arwain at amrywioldeb cryfder ar draws cydrannau wedi'u weldio. Mewn profion tynnol, mae'r broblem hon fel arfer yn ymddangos fel gwerthoedd cryfder anghyson o fewn yr un swp cynhyrchu yn hytrach na methiant llwyr.
Mae paramedrau offer allweddol y dylid eu monitro'n rheolaidd yn cynnwys:
- Cywirdeb rheoli tymheredd o fewn ±2 gradd i ±5 gradd
- Amrywiad pwysau o fewn ±2%
- Dosbarthiad gwresogi unffurf ar draws yr ardal weldio
- Cyflwr traul electrod neu offer
Mae graddnodi rheolaidd a chynnal a chadw ataliol yn hanfodol i gynnal perfformiad weldio cyson.
4. Dyluniad Proses Weldio Amhriodol: Mae Gwahaniaethau Strwythurol yn Angen Addasu Proses
Hyd yn oed pan fydd offer a pharamedrau'n ymddangos yn dderbyniol, gall dyluniad y broses weldio ei hun gyfyngu ar berfformiad o hyd. Mae angen dilyniannau weldio wedi'u teilwra ar gyfer gwahanol drwch deunydd a chyfluniadau strwythurol, ac mae cymhwyso proses unffurf ar draws yr holl gynhyrchion yn aml yn arwain at ganlyniadau is-optimaidd.

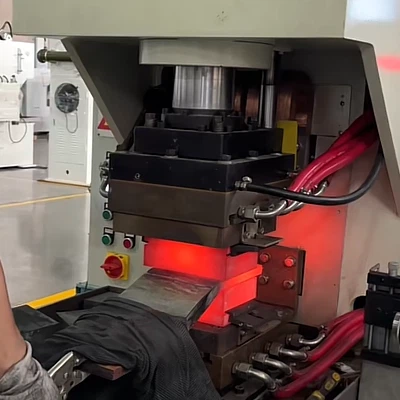

Er enghraifft, mewn cysylltwyr hyblyg amlhaenog, gall absenoldeb cam cyn-lwytho iawn atal cyswllt cychwynnol unffurf rhwng haenau, gan leihau effeithlonrwydd trylediad. Mewn bariau bysiau copr trwchus, gall gwresogi rhy gyflym achosi graddiannau tymheredd rhwng yr wyneb a'r tu mewn, gan arwain at ffurfio haenau trylediad anwastad.
Mae weldio deunydd annhebyg yn cyflwyno cymhlethdod ychwanegol. Mewn bondio copr-alwminiwm, gall trylediad afreolus gynhyrchu haenau rhyngfetelaidd trwchus sy'n frau yn fecanyddol. Mae'r haenau hyn yn tueddu i gracio o dan straen mecanyddol, gan leihau gwydnwch y cyd.
Felly, dylid optimeiddio dyluniad proses yn seiliedig ar:
- Math o ddeunydd
- Trwch cydran
- Cyfluniad ar y cyd
- Gofynion cylch cynhyrchu
Dim ond trwy gydbwyso'r ffactorau hyn y gellir cyflawni haen trylediad sefydlog a dibynadwy yn gyson.
5. Ansawdd Deunydd Crai Gwael: Ffynhonnell Gudd o Gyfyngiadau Cryfder
Mae ansawdd deunydd yn y pen draw yn diffinio terfyn uchaf cryfder y cyd. Hyd yn oed pan fydd paramedrau weldio wedi'u optimeiddio, gall diffygion megis amhureddau, craciau mewnol, neu gynhwysiant yn y deunydd sylfaen wanhau'r rhyngwyneb bondio.
Er enghraifft, gall deunyddiau copr heb ddigon o burdeb neu gynnwys ocsigen uchel ddatblygu micro-ddiffygion yn ystod bondio trylediad. Mewn cymwysiadau deunydd annhebyg, gall absenoldeb interlayer addas gyflymu'r broses o ffurfio cyfansoddion rhyngfetelaidd brau, sy'n aml yn gweithredu fel safleoedd cychwyn crac.
Pan fydd methiannau cryfder eang yn digwydd, dylid gwerthuso deunyddiau crai yn seiliedig ar:
- Purdeb materol
- Cyflwr wyneb
- Presenoldeb diffygion mewnol
- Cydnawsedd interlayer
Mae rheoli ansawdd deunydd crai yn sicrhau sylfaen sefydlog ar gyfer bondio trylediad dibynadwy.
Atebion wedi'u Targedu: Dulliau Ymarferol i Wella Cryfder Weldio
Unwaith y bydd yr achosion sylfaenol wedi'u nodi, dylid cymryd camau cywiro systematig. Anaml y mae addasu un paramedr yn datrys problemau weldio cymhleth. Yn lle hynny, argymhellir dull cydgysylltiedig sy'n cynnwys prosesau, offer a gwelliannau gweithredol.
1. Optimeiddio Paramedrau Weldio Trwy Safoni
Mewn amgylcheddau cynhyrchu sydd wedi'u hen sefydlu, mae cronfeydd data paramedr safonol yn cael eu defnyddio'n gyffredin i sicrhau canlyniadau cyson ar draws gwahanol gynhyrchion.
Mae'r broses hon fel arfer yn cynnwys perfformio weldiadau prawf rheoledig, gwerthuso canlyniadau cryfder tynnol neu gneifio, a chofnodi cyfuniadau paramedr wedi'u optimeiddio. Ar ôl eu dilysu, caiff y gosodiadau hyn eu ffurfioli fel gweithdrefnau safonol a'u cymhwyso'n gyson wrth gynhyrchu.
Ar gyfer weldio trylediad busbar copr, mae paramedrau sydd wedi'u optimeiddio'n briodol yn aml yn arwain at fwy o gryfder ar y cyd85% o gryfder deunydd sylfaen, gyda chysondeb swp sylweddol well.
2. Cryfhau Gweithdrefnau Paratoi Arwyneb
Mae paratoi arwynebau yn parhau i fod yn un o'r ffactorau mwyaf hanfodol ond sy'n cael ei danamcangyfrif yn aml mewn llwyddiant weldio tryledu.
Argymhellir dull glanhau mecanyddol a chemegol cyfun yn gyffredinol. Mae caboli mecanyddol yn dileu haenau ocsid, tra bod glanhau cemegol yn dileu gweddillion olew a gronynnau mân. Ar ôl glanhau, dylai'r wyneb aros heb ei gyffwrdd ac yn rhydd o halogiad cyn weldio.
Mewn llinellau cynhyrchu awtomataidd, gall systemau glanhau pwrpasol wella effeithlonrwydd a lleihau amrywioldeb, gan arwain at ganlyniadau mwy cyson.
3. Gweithredu Cynnal a Chadw Offer Ataliol
Dros amser, gall synwyryddion tymheredd, systemau pwysau, a modiwlau gwresogi ddrifftio o'u gwerthoedd graddnodi. Heb gynnal a chadw rheolaidd, gall y gwyriadau hyn gronni a diraddio ansawdd weldio yn raddol.
Argymhellir amserlen cynnal a chadw strwythuredig, megis:
- Graddnodi system tymheredd bob tri mis
- Archwiliad system bwysau yn fisol
- Archwiliad modiwl gwresogi ar ôl nifer diffiniedig o gylchoedd
Mae cynnal a chadw ataliol nid yn unig yn sefydlogi perfformiad weldio ond hefyd yn ymestyn oes offer.
4. Optimeiddio Proses Weldio a Thechnegau Ategol
Mewn cymwysiadau deunydd annhebyg, gall defnyddio deunyddiau interlayer addas wella sefydlogrwydd rhyngwyneb yn sylweddol. Defnyddir deunyddiau fel nicel neu arian yn gyffredin i leihau ffurfiant cyfansawdd brau a gwella cryfder bondio.
Yn ogystal, gall rheoli ocsidiad yn ystod-weldio tymheredd uchel-trwy atmosfferau amddiffynnol neu amgylcheddau gwactod- wella dibynadwyedd bondio ymhellach.
5. Safoni Gweithdrefnau Gweithredu i Leihau Camgymeriadau Dynol
Mae anghysondeb gweithredol yn ffynhonnell aml o amrywiad ansawdd. Gall gwahaniaethau mewn arferion trin, dulliau clampio, neu amseriad paratoi newid amodau rhyngwyneb a lleihau ailadroddadwyedd.
Mae datblygu gweithdrefnau gweithredu safonol (SOPs), darparu hyfforddiant i weithredwyr, a chynnal cofnodion weldio manwl yn strategaethau effeithiol ar gyfer lleihau amrywioldeb a achosir gan ddyn.
Datrys Problemau Ymarferol Llif Gwaith ar gyfer Peirianwyr Cynhyrchu
Pan fydd materion cryfder weldio yn codi, mae dilyn dilyniant datrys problemau rhesymegol yn helpu i atal arbrofi diangen.
Mae dull a argymhellir yn dechrau gydag archwilio glendid arwyneb ac ansawdd paratoi. Os canfyddir halogiad, dylid cynnal ail-lanhau. Nesaf, dylid gwirio gosodiadau paramedr yn erbyn gofynion deunydd. Os yw'r paramedrau'n ymddangos yn gywir, dylid gwerthuso perfformiad offer, gan ganolbwyntio ar dymheredd a sefydlogrwydd pwysau. Yn olaf, dylid adolygu ansawdd deunydd crai.
Mae'r broses cam wrth gam hon yn galluogi peirianwyr i nodi achosion sylfaenol yn effeithlon a lleihau amser segur.
Sut Mae Dewis Offer yn Dylanwadu ar Dibynadwyedd Cryfder Weldio
Mewn llawer o achosion, nid yw problemau cryfder weldio yn ymwneud â phroses yn unig ond maent hefyd yn gysylltiedig â gallu offer. Felly, dylai dewis offer ganolbwyntio ar berfformiad technegol yn hytrach na chost yn unig.
Cywirdeb rheoli tymheredd yw un o'r paramedrau mwyaf hanfodol. Peiriannau sy'n gallu cynnal cywirdeb tymheredd o fewn±2 gradddarparu amodau trylediad llawer mwy sefydlog.
Mae sefydlogrwydd pwysau yr un mor bwysig. Systemau gydag amrywiadau pwysau isod±2%yn fwy addas ar gyfer cynnal cyswllt rhyngwyneb unffurf.
Ar gyfer cydrannau mawr neu amlhaenog, mae unffurfiaeth gwresogi yn hanfodol. Gall systemau gwresogi aml-barth wella dosbarthiad tymheredd a lleihau ardaloedd gwan lleol.
Mae offer modern gyda logio data awtomataidd a nodweddion olrhain hefyd yn gwella rheolaeth cynhyrchu trwy alluogi olrhain ansawdd manwl.
Casgliad
Anaml iawn y caiff cryfder weldio trylediad annigonol ei achosi gan wyriad paramedr sengl. Yn lle hynny, mae fel arfer yn deillio o ddylanwad cyfunol deunyddiau, offer, dylunio prosesau ac arferion gweithredol. Dim ond trwy sicrhau aliniad cywir ymhlith yr elfennau hyn y gellir-sicrhau sefydlogrwydd tymor hir.
Ar gyfer gweithgynhyrchwyr sy'n gweithredu systemau weldio tryledu ar hyn o bryd, sefydlu cronfeydd data paramedr safonol, gwella llifoedd gwaith paratoi arwynebau, a chynnal dibynadwyedd offer yw'r ffyrdd mwyaf effeithiol o wella ansawdd y cynnyrch. Ar gyfer cwmnïau sy'n bwriadu buddsoddi mewn offer newydd, bydd dewis peiriannau â thrachywiredd tymheredd uchel a rheolaeth pwysedd sefydlog yn lleihau'r risg o fethiannau sy'n gysylltiedig â chryfder yn sylweddol.
Wrth i weldio tryledu barhau i ehangu ar draws y sectorau storio ynni, seilwaith trydanol, a gweithgynhyrchu uwch, bydd cynnal cryfder weldio cyson yn parhau i fod yn ffactor hollbwysig wrth sicrhau dibynadwyedd cynnyrch a pherfformiad hirdymor. Bydd optimeiddio prosesau parhaus ac arferion rheoli safonol yn chwarae rhan gynyddol bwysig wrth gyflawni canlyniadau gweithgynhyrchu o ansawdd uchel.
